学名： Palaquium sp. 一般名： Nato, Nyatoh, ペンシルシーダ 科名： Sapotaceae

プレパラート No.： 11364 丸太No.： XF 直径： 62- 90 cm 産地： Solomon Islands

光顕写真

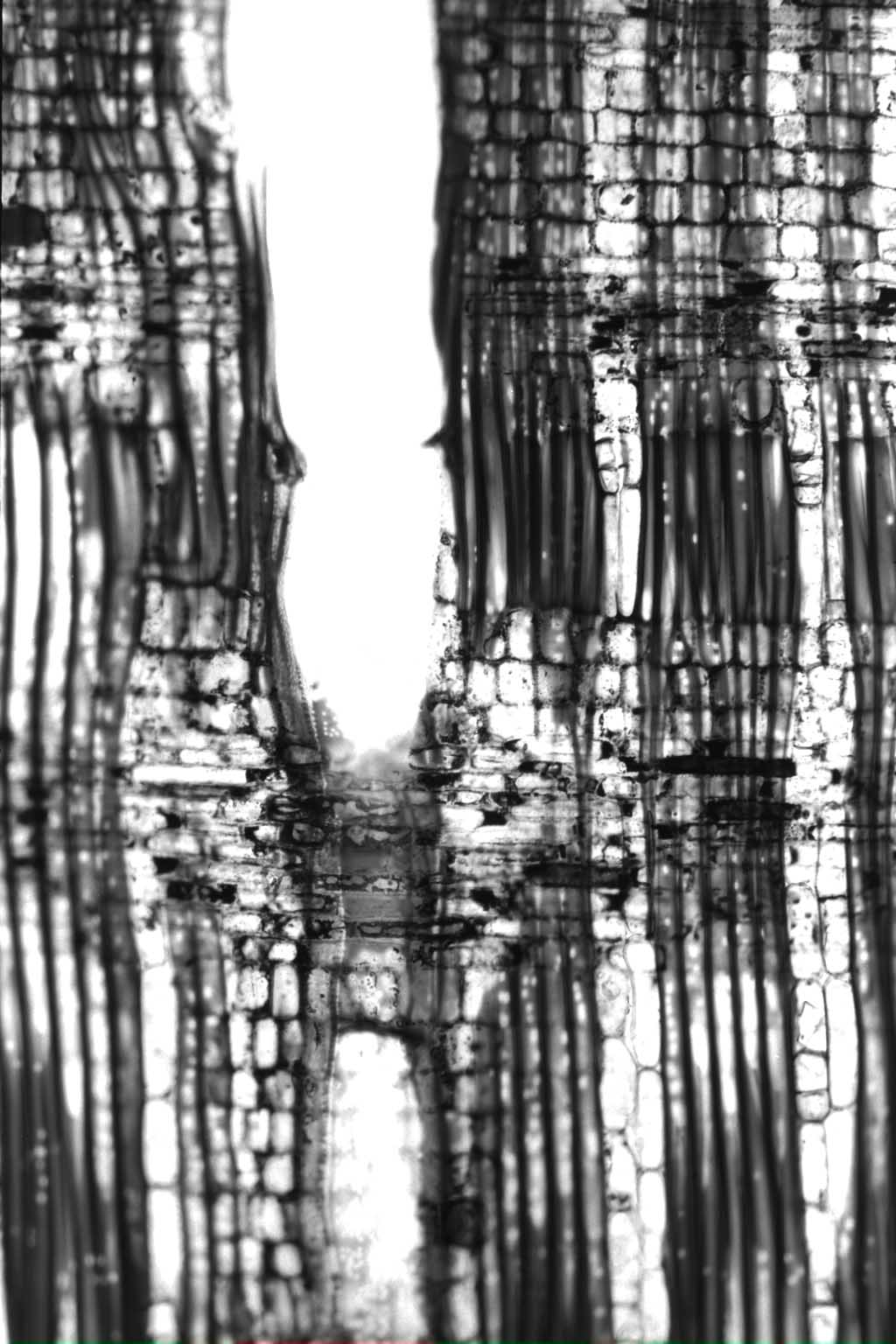

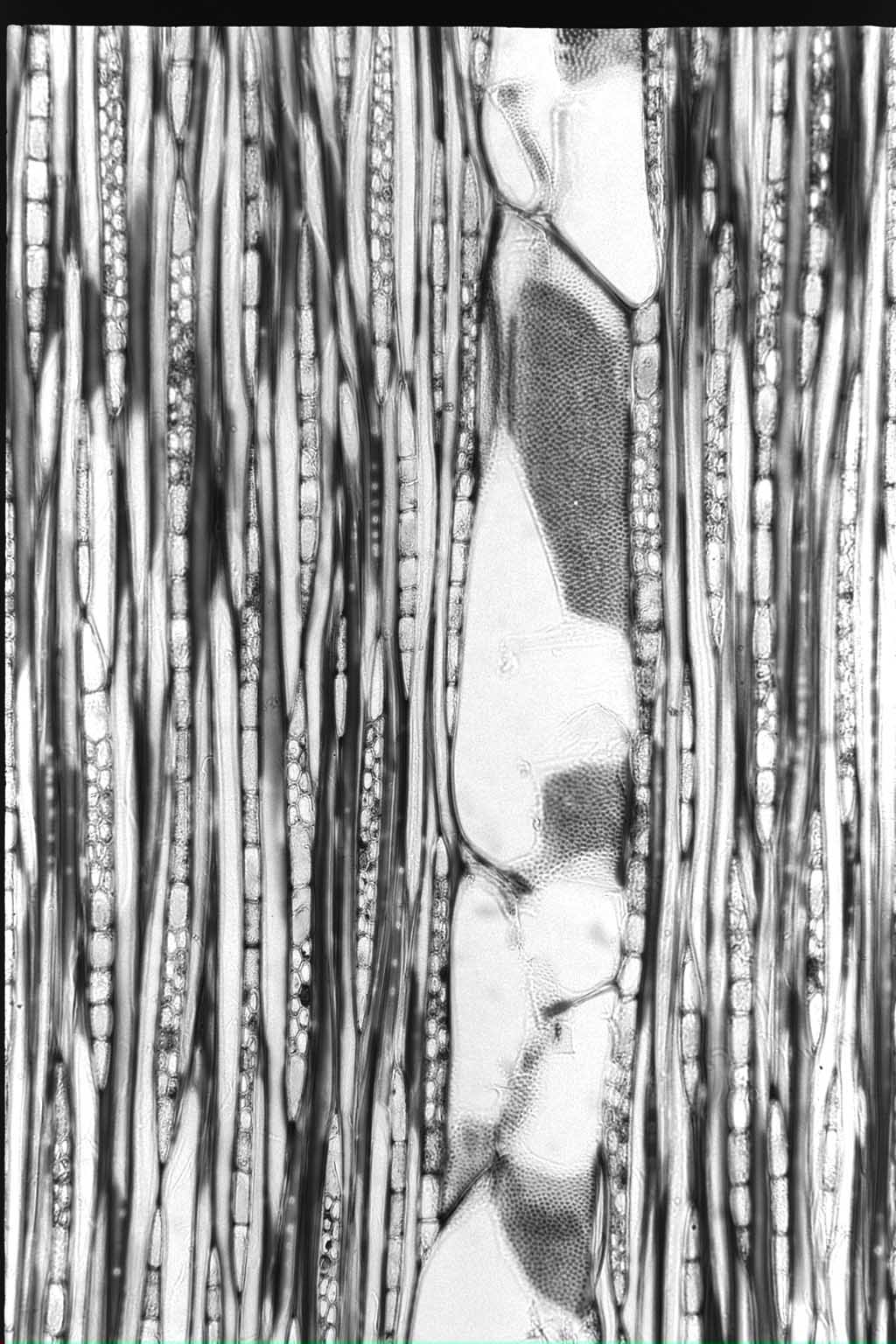

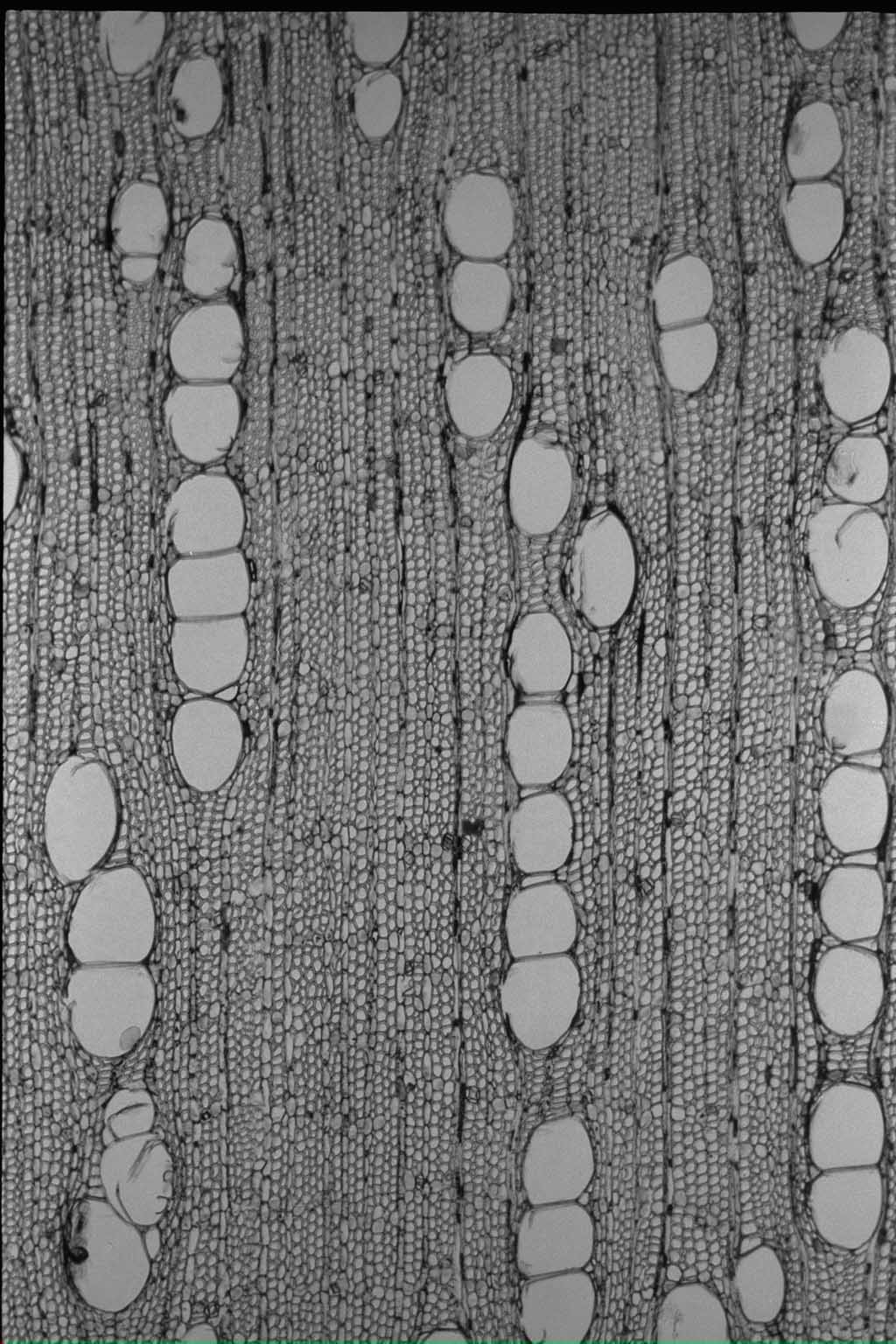

木口面	柾目面	板目面

木材解剖学的性質 道管 放射径 — （ 50 〜 250） μm 接線径 — （ 120 〜 200） μm 壁厚 3 〜 4 μm 分布密度 5 〜 10 木部繊維 繊維長 1860（ 1300 〜 2600） μm 直径 — （ 25 〜 38） μm 壁厚 2 〜 2.5 μm 随伴柔組織の型 散在状、周囲状 結晶細胞の型 U,P 放射組織 単列放射組織の 細胞高 多列放射組織の 細胞列数 2 〜 3 細胞高 6 〜 45 周囲仮道管 要素長 150 〜 1125 μm 直径 37 〜 60 μm 軸方向細胞間道 放射径 μm 接線径 μm チロース + シリカ 直径 μm

物理的性質 密度と収縮率 密度 収縮率 気乾まで 全乾まで 平均 (含水率1％あたり) 容積密度数 530 kg/m³ 接線方向 6.3 ％ 10.3 ％ 0.30 ％ 密度(全乾) 0.64 g/cm³ 半径方向 2.7 ％ 5.7 ％ 0.21 ％ 密度 (15%含水時) 0.68 g/cm³ 軸方向 0.09 ％ 0.25 ％ 0.01 ％ 体積収縮率 15.6 ％ 吸水量 密度(全乾) 0.55 g/cm³ 密度 (15%含水時) 0.70 g/cm³ 平均含水率 16.50 % 木口面 180 g/day・cm² 板目面 60 g/day・cm² 柾目面 40 g/day・cm²

強度的性質 比重 0.71 含水率 16.5 % 縦圧縮 ヤング係数 17 GPa 比例限度 31 MPa 強さ 47 MPa 横圧縮 半径方向 接線方向 ヤング係数 1.5 GPa 0.8 GPa 比例限度 3.1 MPa 1.7 MPa 部分横圧縮 比例限度 6 MPa 縦引張り ヤング係数 15 GPa 比例限度 111 MPa 強さ 172 MPa 横引張り 半径方向 接線方向 ヤング係数
