学名： Aquilaria sp. 一般名： Karas 科名： Thymelaeaceae

プレパラート No.： 9986 丸太No.： VIIB 直径： 51- 62 cm 産地： Kalimantan

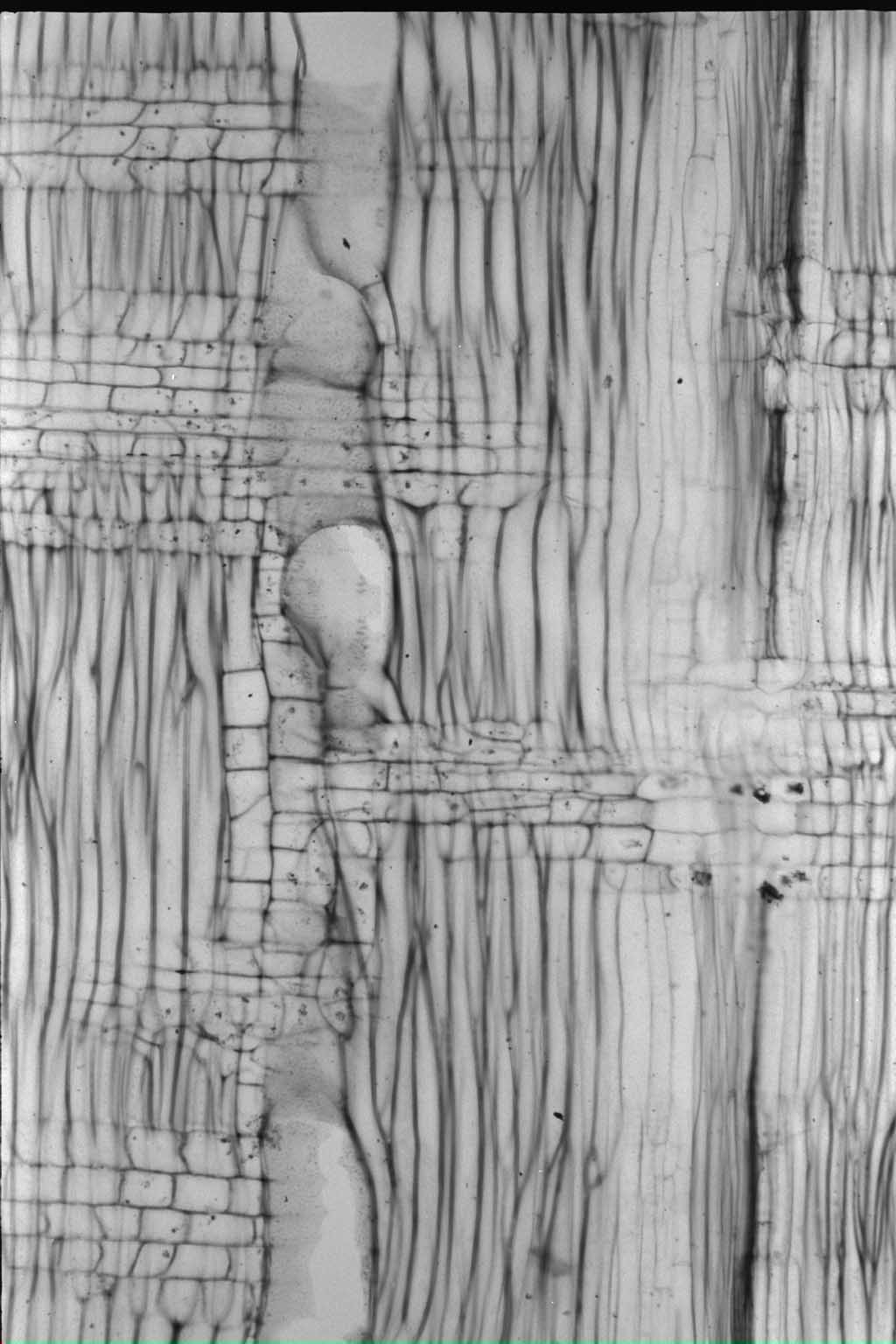

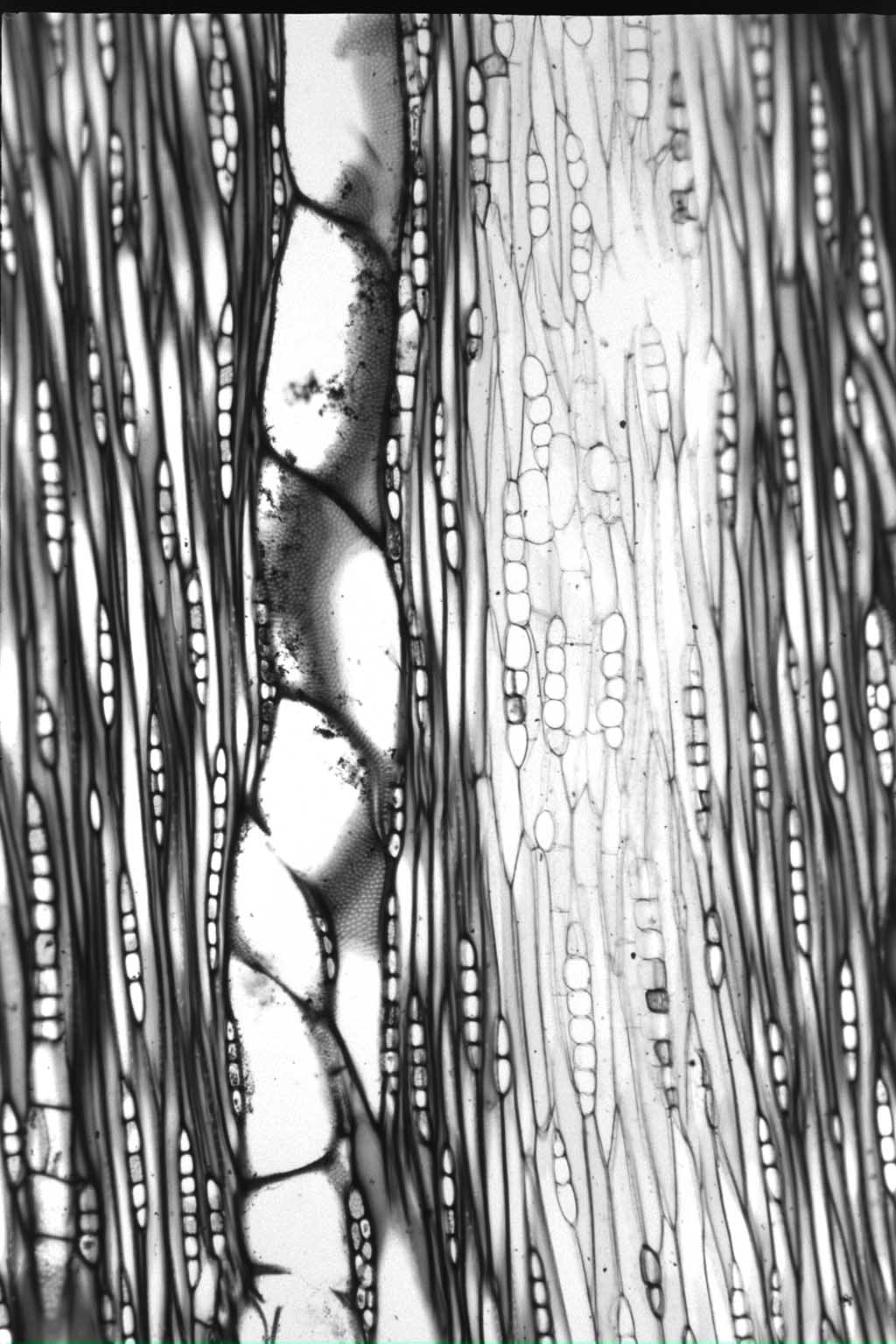

光顕写真

木口面	柾目面	板目面

木材解剖学的性質 道管 放射径 — （ 125 〜 260） μm 接線径 147（ 100 〜 200） μm 壁厚 1.5 〜 2.5 μm 分布密度 5 〜 20 木部繊維 繊維長 970（ 540 〜 1370） μm 直径 — （ 20 〜 40） μm 壁厚 2 〜 3 μm 随伴柔組織の型 周囲状 結晶細胞の型 U 放射組織 単列放射組織の 細胞高 多列放射組織の 細胞列数 細胞高 周囲仮道管 要素長 930 〜 1420 μm 直径 25 〜 40 μm 軸方向細胞間道 放射径 μm 接線径 μm チロース ++ シリカ 直径 μm

物理的性質 密度と収縮率 密度 収縮率 気乾まで 全乾まで 平均 (含水率1％あたり) 容積密度数 348 kg/m³ 接線方向 4.1 ％ 8.1 ％ 0.28 ％ 密度(全乾) 0.39 g/cm³ 半径方向 1.8 ％ 3.8 ％ 0.14 ％ 密度 (15%含水時) 0.42 g/cm³ 軸方向 -0.01 ％ 0.32 ％ 0.02 ％ 体積収縮率 11.7 ％ 吸水量 密度(全乾) 0.40 g/cm³ 密度 (15%含水時) 0.65 g/cm³ 平均含水率 16.40 % 木口面 210 g/day・cm² 板目面 40 g/day・cm² 柾目面 40 g/day・cm²

強度的性質 比重 0.44 含水率 14.0 % 縦圧縮 ヤング係数 9 GPa 比例限度 26 MPa 強さ 31 MPa 横圧縮 半径方向 接線方向 ヤング係数
