学名： Tectona grandis 一般名： Teak, Giati, Sak, Djati, Teck, Kyun 科名： Verbenaceae

プレパラート No.： 4347 丸太No.： XIIIG 直径： 56- 66 cm 産地： Burma(Myanmar)

光顕写真

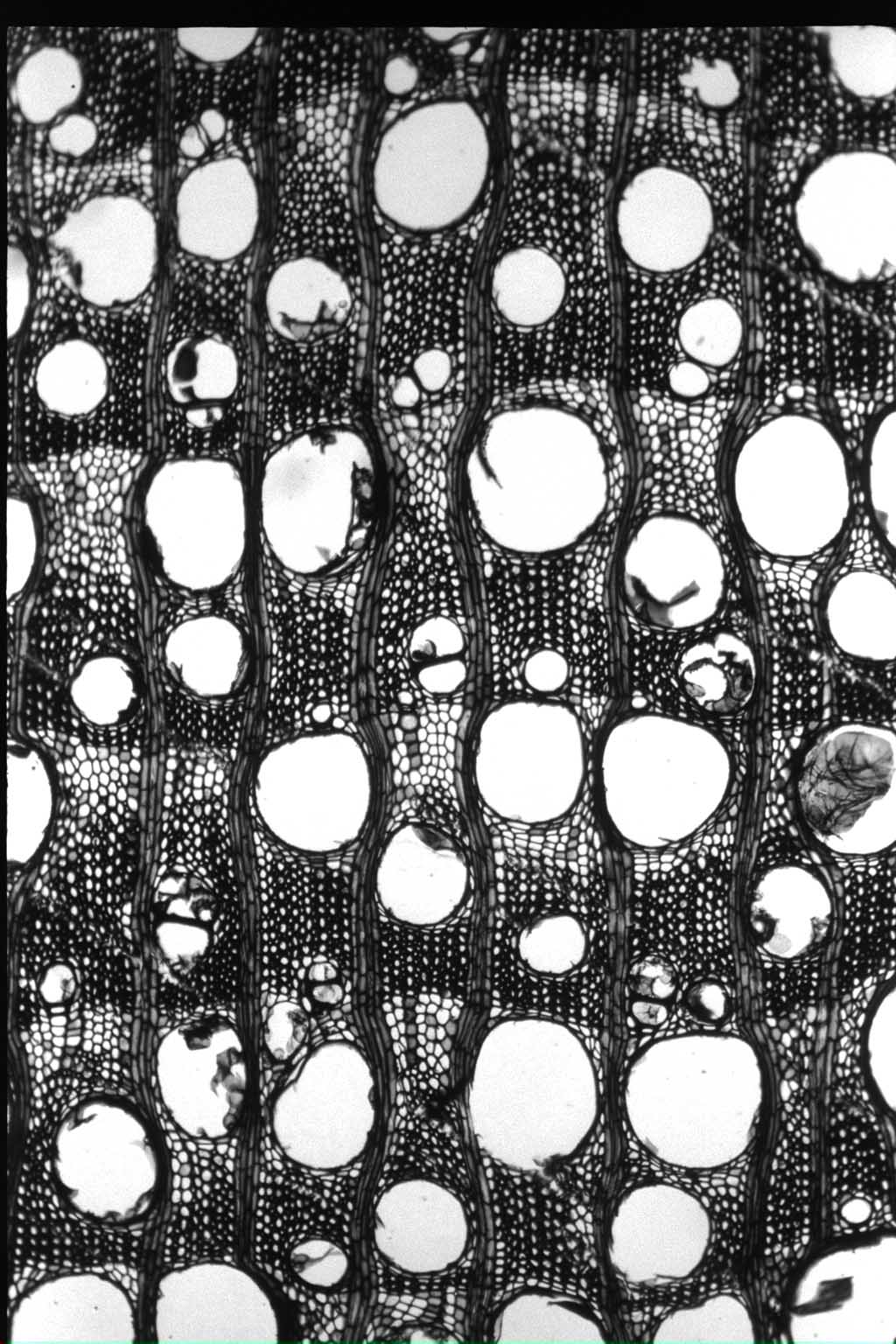

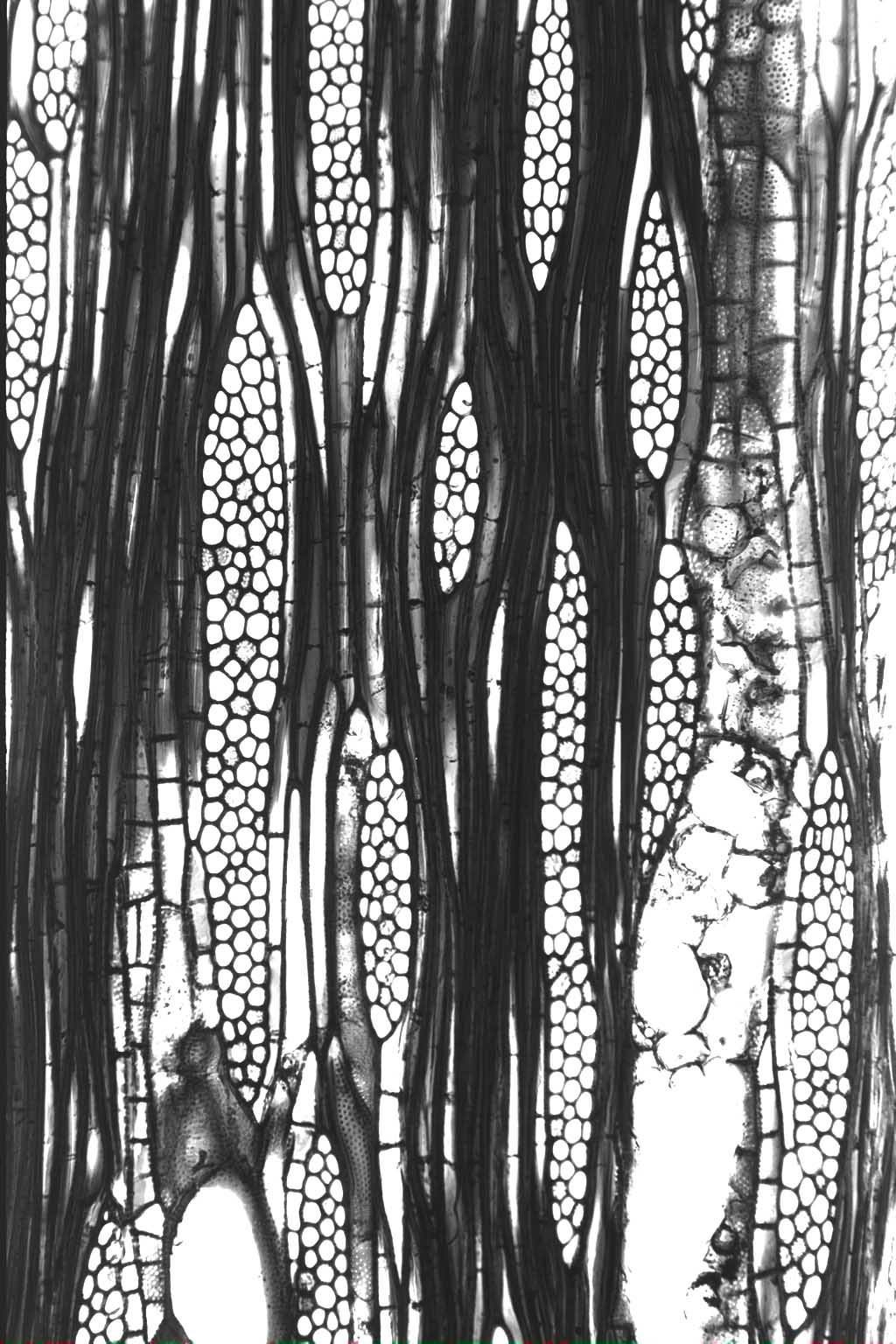

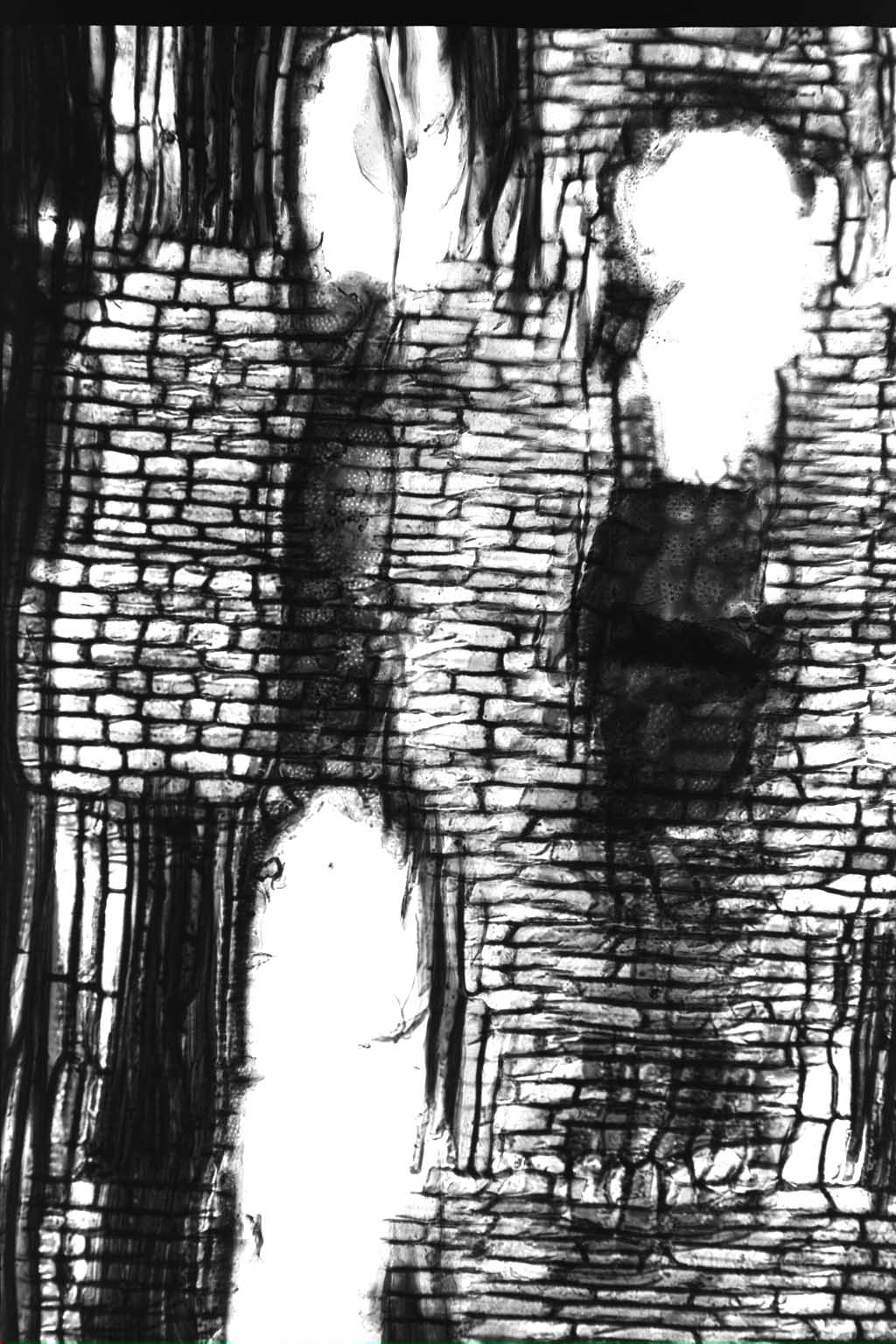

木口面	柾目面	板目面

木材解剖学的性質 道管 放射径 — （ 330 〜 450） μm 接線径 — （ 240 〜 380） μm 壁厚 2 〜 3 μm 分布密度 木部繊維 繊維長 3210（ 1400 〜 4760） μm 直径 — （ 25 〜 60） μm 壁厚 3 〜 4 μm 随伴柔組織の型 周囲状、帯状 結晶細胞の型 P 放射組織 単列放射組織の 細胞高 多列放射組織の 細胞列数 2 〜 5 細胞高 6 〜 40 周囲仮道管 要素長 600 〜 800 μm 直径 30 〜 40 μm 軸方向細胞間道 放射径 μm 接線径 μm チロース + シリカ 直径 μm

物理的性質 密度と収縮率 密度 収縮率 気乾まで 全乾まで 平均 (含水率1％あたり) 容積密度数 466 kg/m³ 接線方向 1.4 ％ 4.4 ％ 0.20 ％ 密度(全乾) 0.51 g/cm³ 半径方向 0.7 ％ 2.5 ％ 0.12 ％ 密度 (15%含水時) 0.55 g/cm³ 軸方向 0.09 ％ 0.25 ％ 0.01 ％ 体積収縮率 7.7 ％ 吸水量 密度(全乾) 0.51 g/cm³ 密度 (15%含水時) 0.55 g/cm³ 平均含水率 13.90 % 木口面 80 g/day・cm² 板目面 30 g/day・cm² 柾目面 20 g/day・cm²

強度的性質 比重 0.52 含水率 13.5 % 縦圧縮 ヤング係数 7 GPa 比例限度 21 MPa 強さ 35 MPa 横圧縮 半径方向 接線方向 ヤング係数 1.2 GPa 0.9 GPa 比例限度 4.9 MPa 3.8 MPa 部分横圧縮 比例限度 8 MPa 縦引張り ヤング係数 7 GPa 比例限度 57 MPa 強さ 85 MPa 横引張り 半径方向 接線方向 ヤング係数 1.0 GPa 0.7 GPa 比例限度 5.4 MPa 3.1 MPa 強さ 12.2 MPa 7.2 MPa 最大歪み 0.89 10‾² 1.50 10‾² せん断（軸方向） 柾目面せん断強さ 10 MPa 板目面せん断強さ 11 MPa 静的曲げ ヤング係数 7 GPa 比例限度 37 MPa 強さ 66 MPa 衝撃曲げ吸収エネルギー 3.1 J/cm³ ブリネル硬さ 木口面硬さ 47 MPa 板目面硬さ 17 MPa 柾目面硬さ 15 MPa

木材の加工性 帯のこ製材 平均含水率 % 製材速度 2.6 m²/min 人工乾燥 比重 0.47 含水率 63 % 乾燥速度係数 人工乾燥スケジュール 柾目 5.7 hr‾¹10‾² 温度コードD 9 板目 5.7 hr‾¹10‾² 湿度コードW 52 乾燥時間 42 day 欠点 接着 比重 0.55 含水率 10.8 % ユリア樹脂 カゼイン 酢酸ビニル樹脂 エマルジョン フェノール樹脂 レゾルシノール 樹脂 せん断強度 7 MPa MPa MPa 11 MPa 11 MPa 剥離法A 69 % % % 剥離法B 76 % 15 %

合板製造 ロータリー切削 比重 0.57 含水率 70 % 切削力 8 N/cm² レース刀寿命 m 単板乾燥 裏割れ率 乾燥時間 4.2 min 生材 51.9 % 収縮率 3.2 % 煮沸処理材 44 % 単板接着 比重 0.42 含水率 10.4 % フェノール樹脂 ユリア樹脂 ユリア・メラミン 共縮合樹脂 強度（煮沸処理） 1.0 MPa 1.3 MPa 0.8 MPa （未処理） 0.9 MPa 0.8 MPa 0.7 MPa 木破率（煮沸処理） 0 % 0 % 0 % （未処理） 4 % 0 % 0 %

耐朽性及び塗装性 耐朽性 (重量減少率(%)) 辺材 心材 オオウズラタケ
