学名： Dipterocarpus sp. 一般名： Keruing 科名： Dipterocarpaceae

プレパラート No.： 6678 丸太No.： IVA-1 直径： 58- 65 cm 産地： Kalimantan

光顕写真

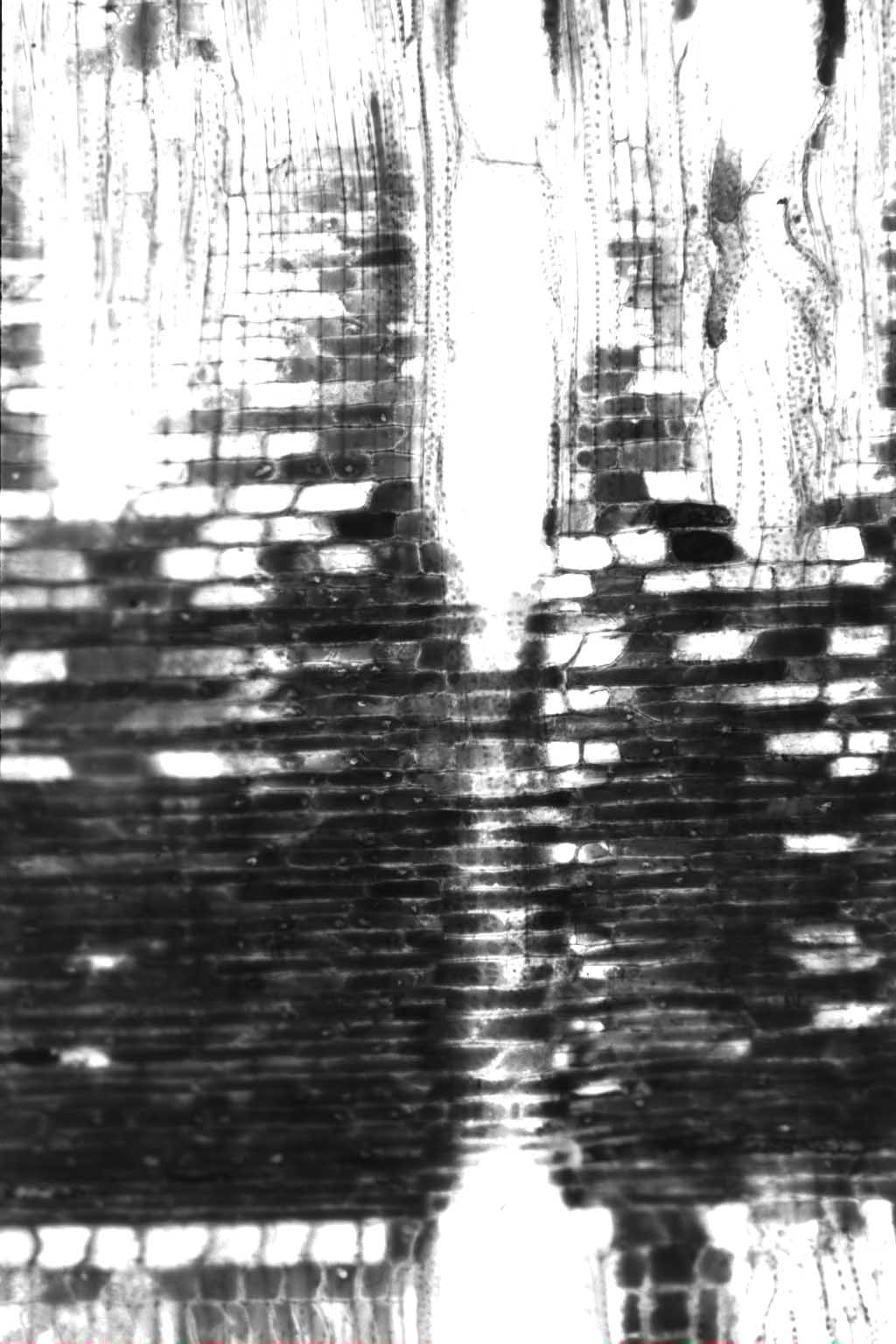

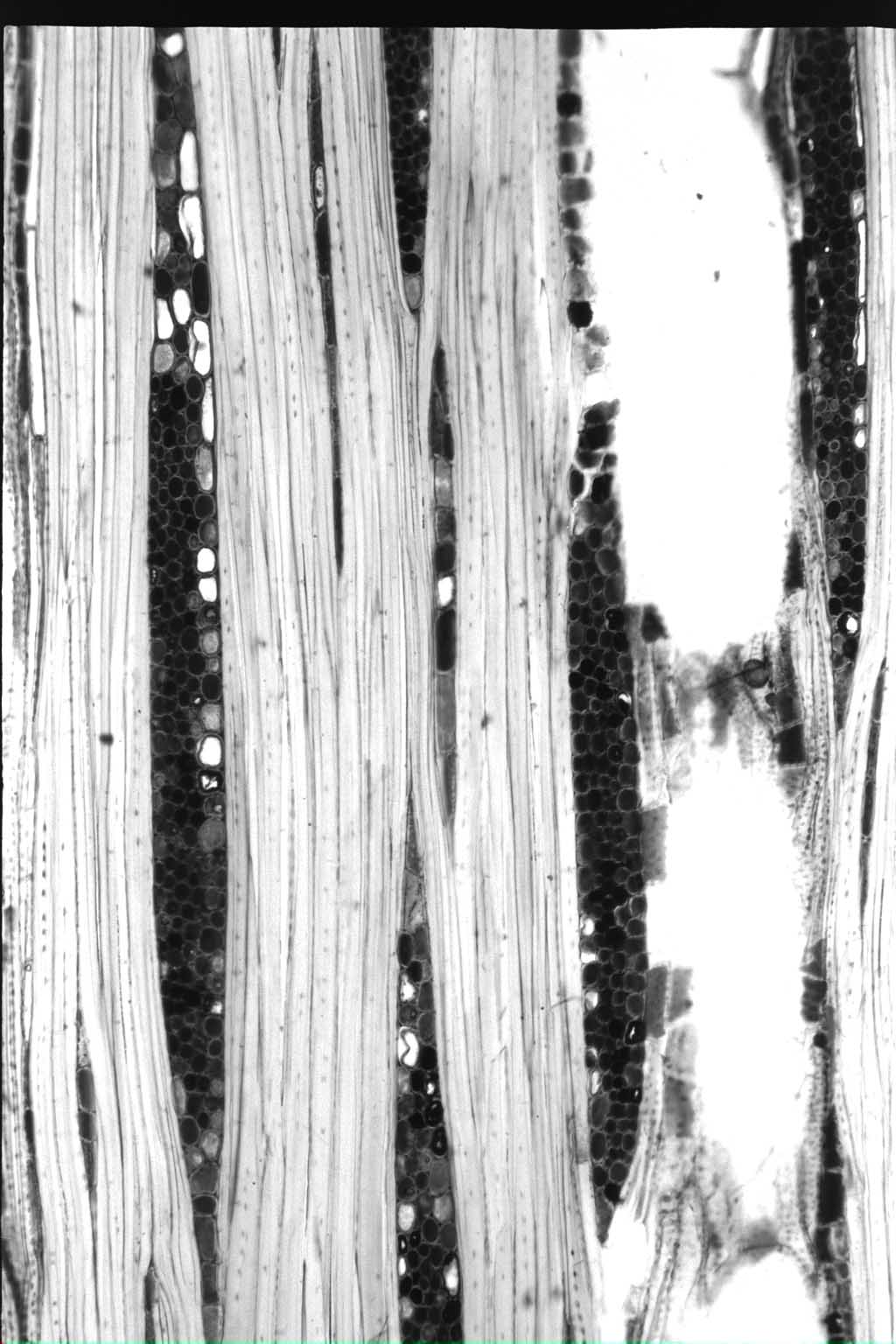

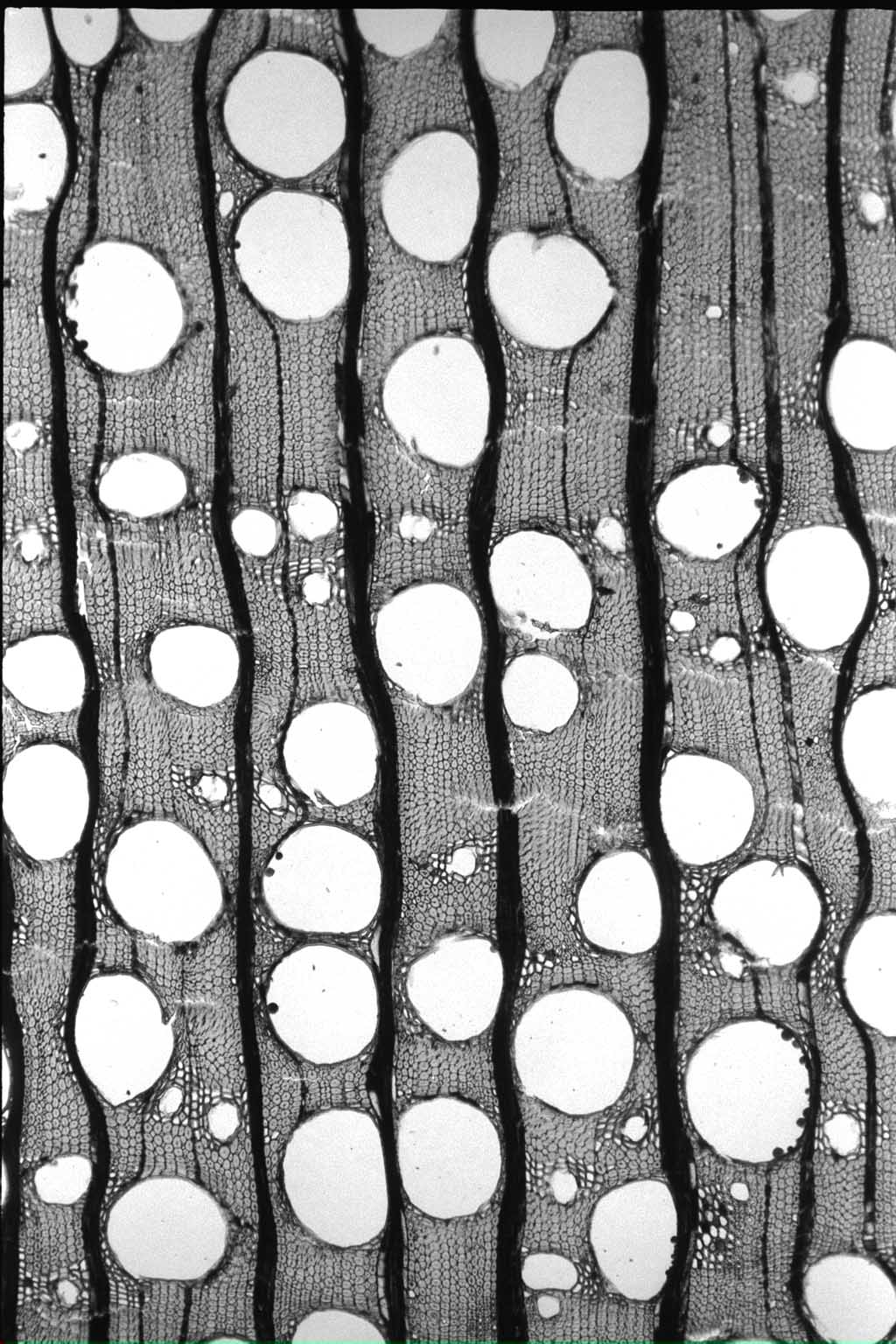

木口面	柾目面	板目面

木材解剖学的性質 道管 放射径 260（ 110 〜 390） μm 接線径 238（ 110 〜 370） μm 壁厚 1.5 〜 4 μm 分布密度 2 〜 12 木部繊維 繊維長 1822（ 1000 〜 3000） μm 直径 32 （ 20 〜 50） μm 壁厚 8 〜 15 μm 随伴柔組織の型 帽状、散在状 結晶細胞の型 U&P U 放射組織 単列放射組織の 細胞高 多列放射組織の 細胞列数 4 〜 6 細胞高 47 〜 107 周囲仮道管 要素長 640 〜 1300 μm 直径 10 〜 55 μm 軸方向細胞間道 放射径 μm 接線径 μm チロース - シリカ 直径 10 〜 15 μm

物理的性質 密度と収縮率 密度 収縮率 気乾まで 全乾まで 平均 (含水率1％あたり) 容積密度数 677 kg/m³ 接線方向 6.5 ％ 12.3 ％ 0.42 ％ 密度(全乾) 0.84 g/cm³ 半径方向 3.2 ％ 6.9 ％ 0.26 ％ 密度 (15%含水時) 0.86 g/cm³ 軸方向 0.02 ％ 0.16 ％ 0.01 ％ 体積収縮率 18.6 ％ 吸水量 密度(全乾) 0.76 g/cm³ 密度 (15%含水時) g/cm³ 平均含水率 % 木口面 g/day・cm² 板目面 g/day・cm² 柾目面 g/day・cm²

強度的性質 比重 0.93 含水率 13.0 % 縦圧縮 ヤング係数 26 GPa 比例限度 67 MPa 強さ 84 MPa 横圧縮 半径方向 接線方向 ヤング係数 1.5 GPa 1.0 GPa 比例限度 4.1 MPa 3.0 MPa 部分横圧縮 比例限度 9 MPa 縦引張り ヤング係数 21 GPa 比例限度 154 MPa 強さ 190 MPa 横引張り 半径方向 接線方向 ヤング係数 1.7 GPa 0.9 GPa 比例限度 5.5 MPa 3.2 MPa 強さ 9.4 MPa 6.7 MPa 最大歪み 0.65 10‾² 1.08 10‾² せん断（軸方向） 柾目面せん断強さ 14 MPa 板目面せん断強さ 15 MPa 静的曲げ ヤング係数 20 GPa 比例限度 89 MPa 強さ 147 MPa 衝撃曲げ吸収エネルギー 8.3 J/cm³ ブリネル硬さ 木口面硬さ 82 MPa 板目面硬さ 28 MPa 柾目面硬さ 25 MPa

木材の加工性 帯のこ製材 平均含水率 % 製材速度 m²/min 人工乾燥 比重 0.89 含水率 56 % 乾燥速度係数 人工乾燥スケジュール 柾目 1.7 hr‾¹10‾² 温度コードD 13 板目 2.3 hr‾¹10‾² 湿度コードW 22 乾燥時間 22 day 欠点 deformation 接着 比重 0.80 含水率 % ユリア樹脂 カゼイン 酢酸ビニル樹脂 エマルジョン フェノール樹脂 レゾルシノール 樹脂 せん断強度 10 MPa MPa MPa MPa 12 MPa 剥離法A 64 % 43 % 83 % 剥離法B 77 % 23 %

合板製造 ロータリー切削 比重 0.88 含水率 60 % 切削力 21 N/cm² レース刀寿命 300 m 単板乾燥 裏割れ率 乾燥時間 5.4 min 生材 51.4 % 収縮率 11.0 % 煮沸処理材 24.7 % 単板接着 比重 0.77 含水率 9.7 % フェノール樹脂 ユリア樹脂 ユリア・メラミン 共縮合樹脂 強度（煮沸処理） 2.0 MPa MPa 1.6 MPa （未処理） 2.6 MPa MPa 1.8 MPa 木破率（煮沸処理） 19 % % 31 % （未処理） 44 % % 18 %

耐朽性及び塗装性 耐朽性 (重量減少率(%)) 辺材 心材 オオウズラタケ 0.2% % カワラタケ 6.7% 5.1% ヒロイタケ
