学名： Hopea pierrei Hance 一般名： Koki Khsach 科名： Dipterocarpaceae

プレパラート No.： 6764 丸太No.： IIE 直径： 53 cm 産地： Cambodian

光顕写真

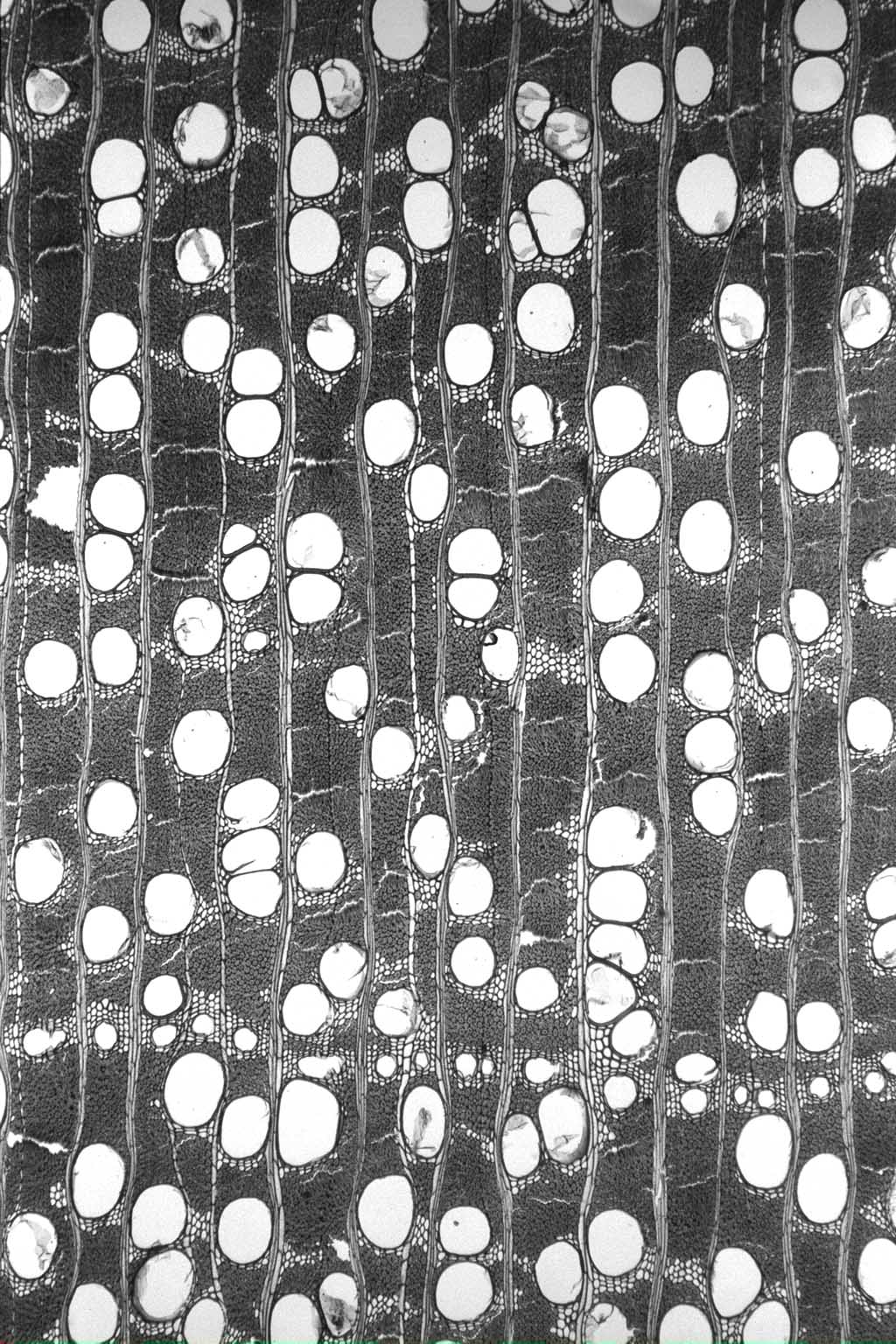

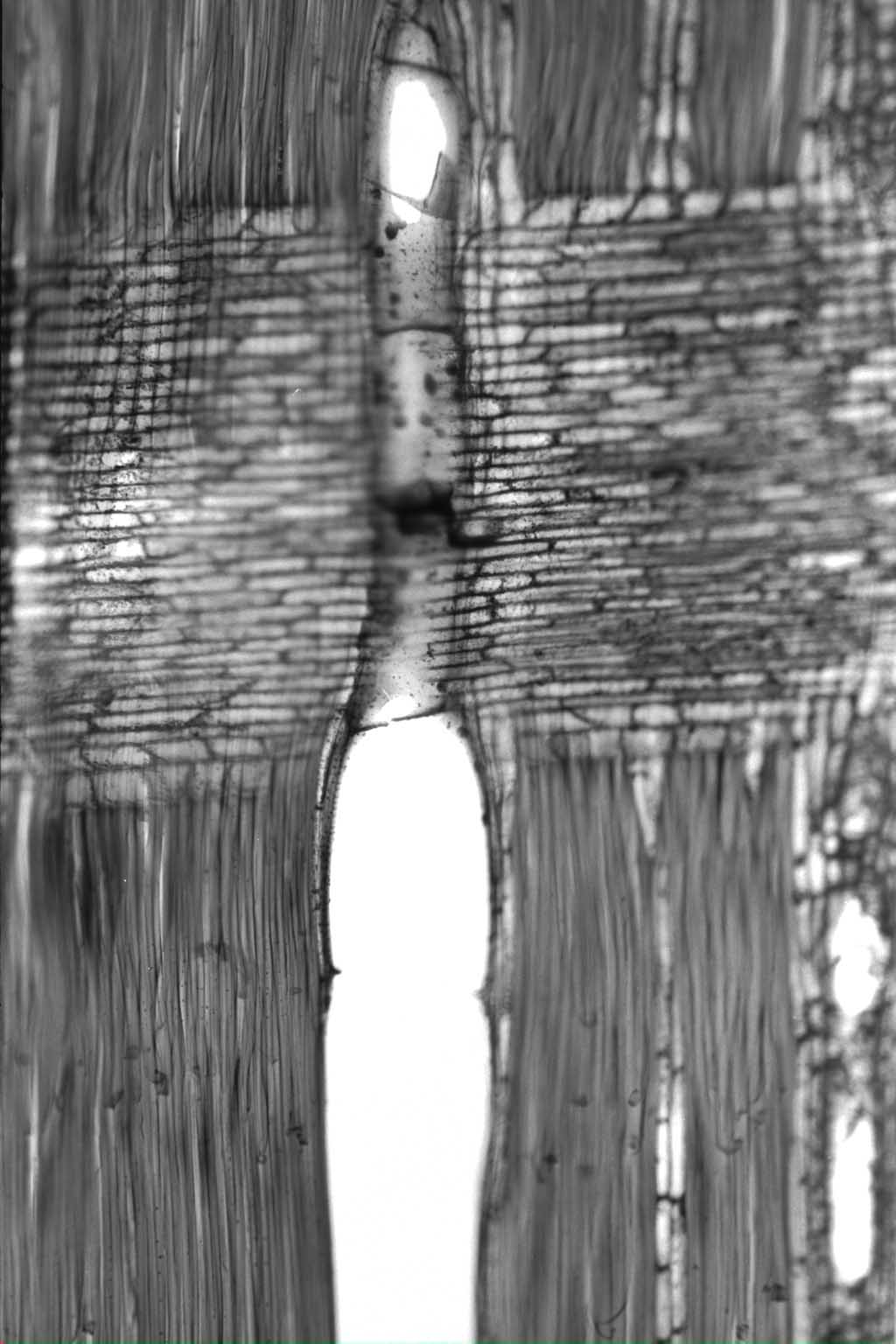

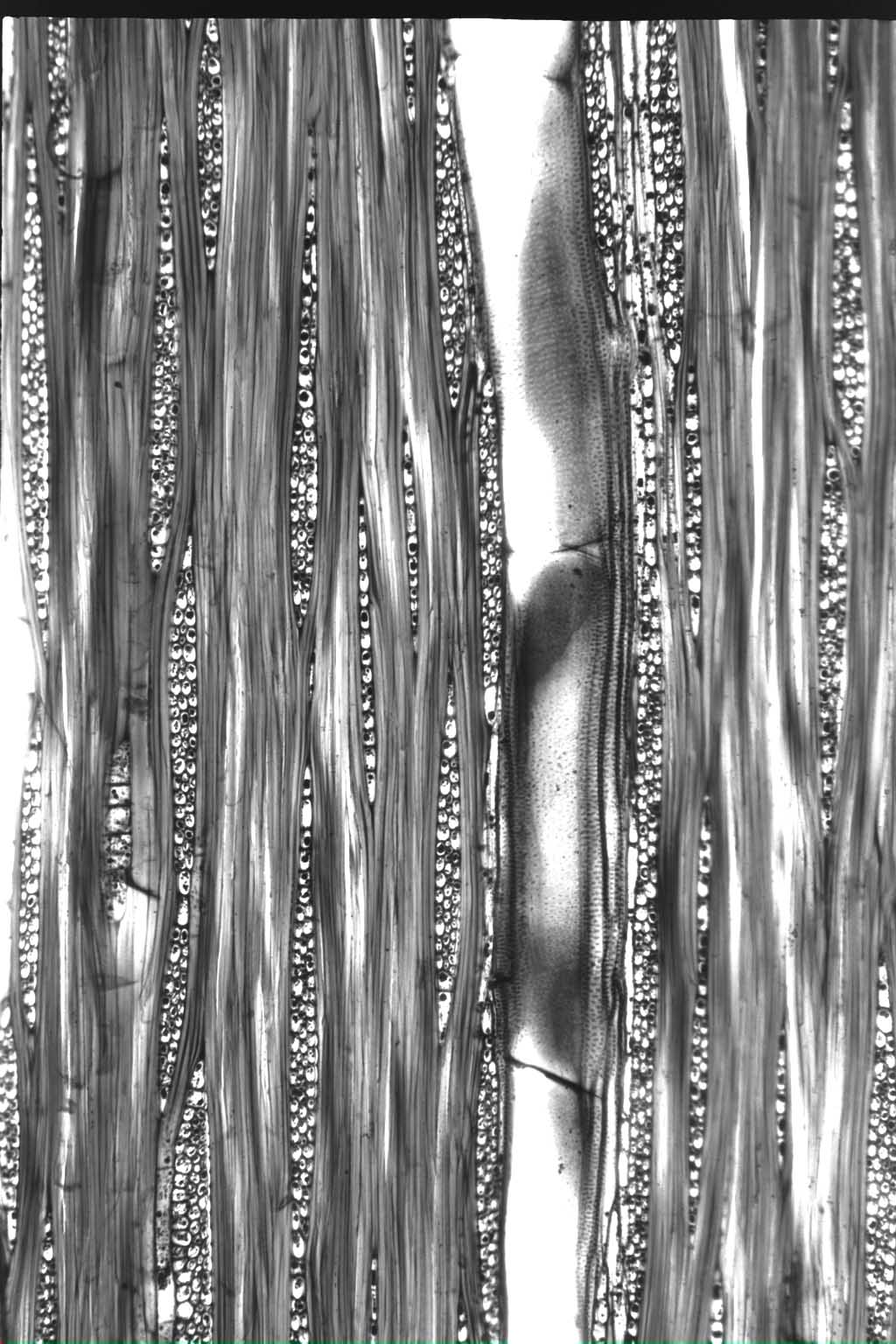

木口面	柾目面	板目面

木材解剖学的性質 道管 放射径 — （ 100 〜 190） μm 接線径 — （ 90 〜 160） μm 壁厚 3 〜 4 μm 分布密度 12 〜 18 木部繊維 繊維長 1300（ 760 〜 1720） μm 直径 — （ 15 〜 30） μm 壁厚 3 〜 5 μm 随伴柔組織の型 連合翼状、帽状、周囲状 結晶細胞の型 U,U&P 放射組織 単列放射組織の 細胞高 多列放射組織の 細胞列数 2 〜 4 細胞高 12 〜 69 周囲仮道管 要素長 400 〜 740 μm 直径 5 〜 30 μm 軸方向細胞間道 放射径 μm 接線径 μm チロース + シリカ 直径 - μm

物理的性質 密度と収縮率 密度 収縮率 気乾まで 全乾まで 平均 (含水率1％あたり) 容積密度数 696 kg/m³ 接線方向 4.4 ％ 10.5 ％ 0.43 ％ 密度(全乾) 0.81 g/cm³ 半径方向 1.3 ％ 4.0 ％ 0.18 ％ 密度 (15%含水時) 0.85 g/cm³ 軸方向 0.04 ％ 0.20 ％ 0.01 ％ 体積収縮率 14.4 ％ 吸水量 密度(全乾) 0.96 g/cm³ 密度 (15%含水時) g/cm³ 平均含水率 % 木口面 g/day・cm² 板目面 g/day・cm² 柾目面 g/day・cm²

強度的性質 比重 0.84 含水率 15.0 % 縦圧縮 ヤング係数 19 GPa 比例限度 46 MPa 強さ 68 MPa 横圧縮 半径方向 接線方向 ヤング係数 2.0 GPa 1.0 GPa 比例限度 8.2 MPa 4.2 MPa 部分横圧縮 比例限度 8 MPa 縦引張り ヤング係数 21 GPa 比例限度 157 MPa 強さ 257 MPa 横引張り 半径方向 接線方向 ヤング係数
