学名： Shorea spp. 一般名： Red meranti 科名： Dipterocarpaceae

プレパラート No.： 丸太No.： IA 直径： 52- 94 cm 産地： Sarawak

光顕写真

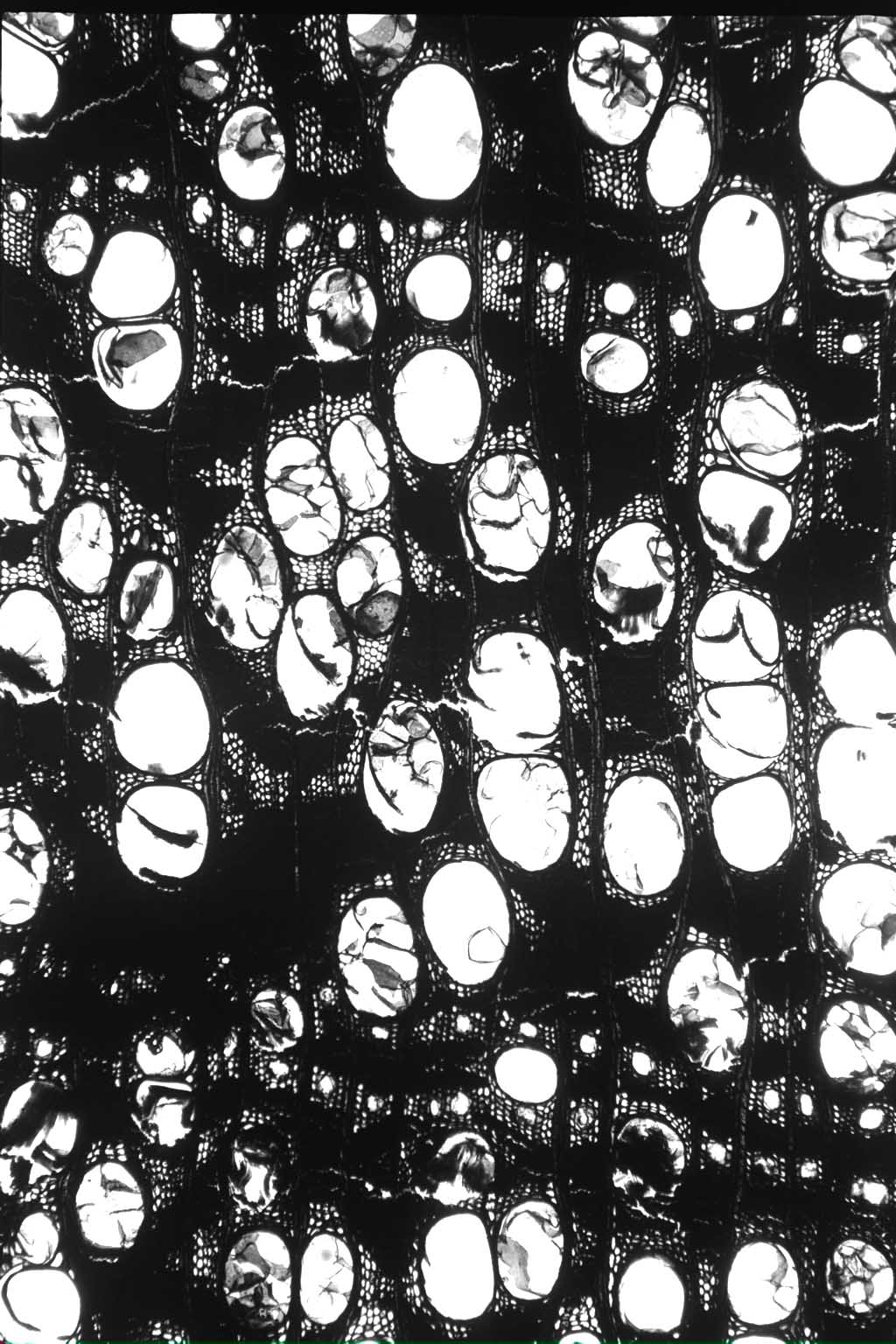

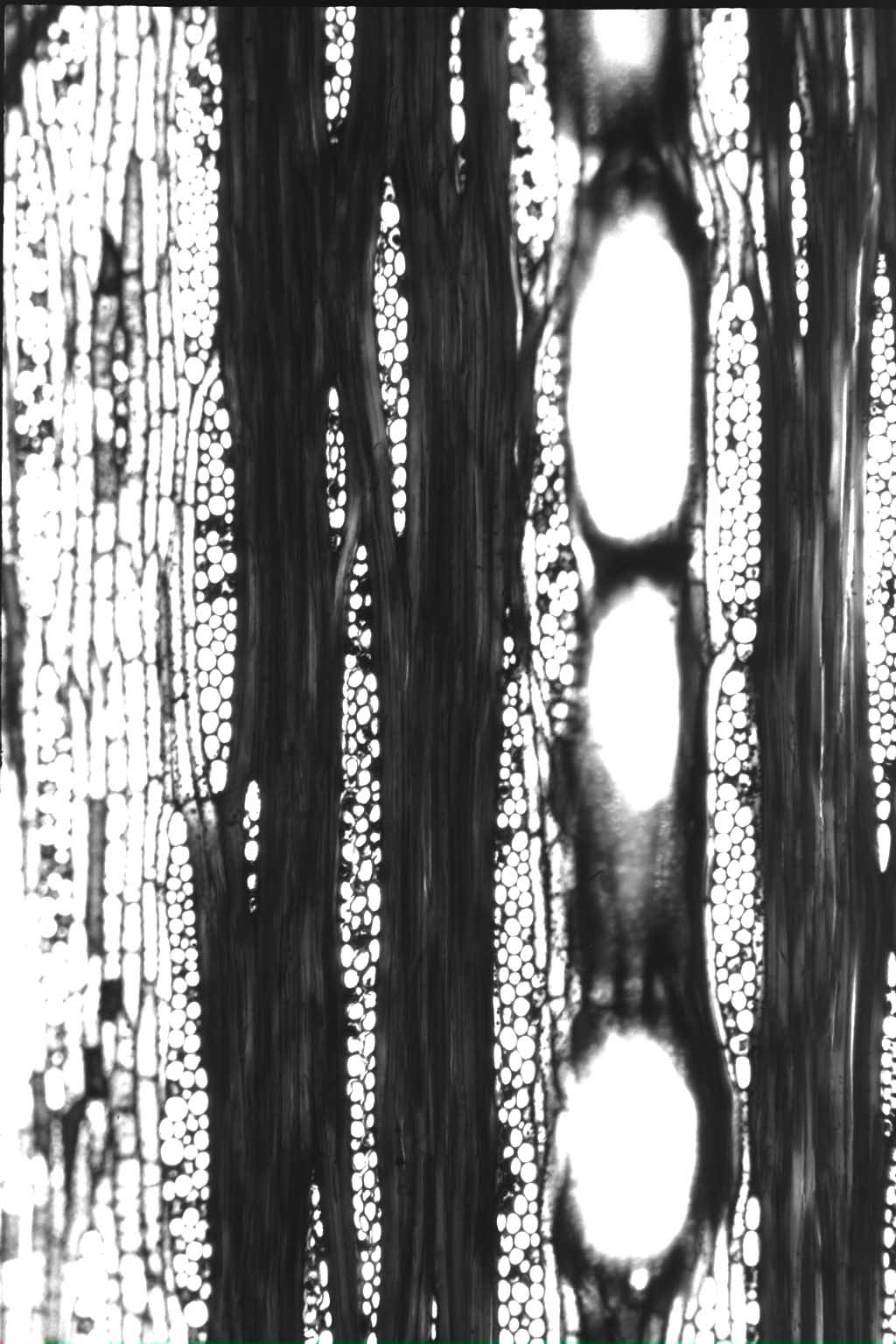

木口面	柾目面	板目面

木材解剖学的性質 道管 放射径 — （ 150 〜 400） μm 接線径 — （ 110 〜 315） μm 壁厚 1 〜 2 μm 分布密度 3 〜 6 木部繊維 繊維長 1575（ 780 〜 2375） μm 直径 — （ 20 〜 45） μm 壁厚 3 〜 5 μm 随伴柔組織の型 周囲状、帽状、翼状、連合翼状 結晶細胞の型 U 放射組織 単列放射組織の 細胞高 多列放射組織の 細胞列数 2 〜 4 細胞高 8 〜 69 周囲仮道管 要素長 μm 直径 μm 軸方向細胞間道 放射径 μm 接線径 μm チロース + シリカ 直径 - μm

物理的性質 密度と収縮率 密度 収縮率 気乾まで 全乾まで 平均 (含水率1％あたり) 容積密度数 871 kg/m³ 接線方向 2.3 ％ 8.2 ％ ％ 密度(全乾) 1.00 g/cm³ 半径方向 1.2 ％ 4.4 ％ 0.22 ％ 密度 (15%含水時) 1.04 g/cm³ 軸方向 0.05 ％ 0.13 ％ 0.01 ％ 体積収縮率 ％ 吸水量 密度(全乾) g/cm³ 密度 (15%含水時) 1.05 g/cm³ 平均含水率 15.00 % 木口面 20 g/day・cm² 板目面 20 g/day・cm² 柾目面 10 g/day・cm²

強度的性質 比重 0.55 含水率 15.0 % 縦圧縮 ヤング係数 10 GPa 比例限度 37 MPa 強さ 47 MPa 横圧縮 半径方向 接線方向 ヤング係数
