光顕写真   木材解剖学的性質   物理的性質   強度的性質   木材の加工性   合板製造   耐朽性   化学的性質

学名: Eusideroxylon zwageri
一般名: Ulin, ベリアン, ビリアン, ボルネオアイアンウッド, カユベシ, タンブリアン
科名: Lauraceae
プレパラート No.: 3150
丸太No.: XIIJ
直径: 56- 71 cm
産地: Kalimantan



光顕写真

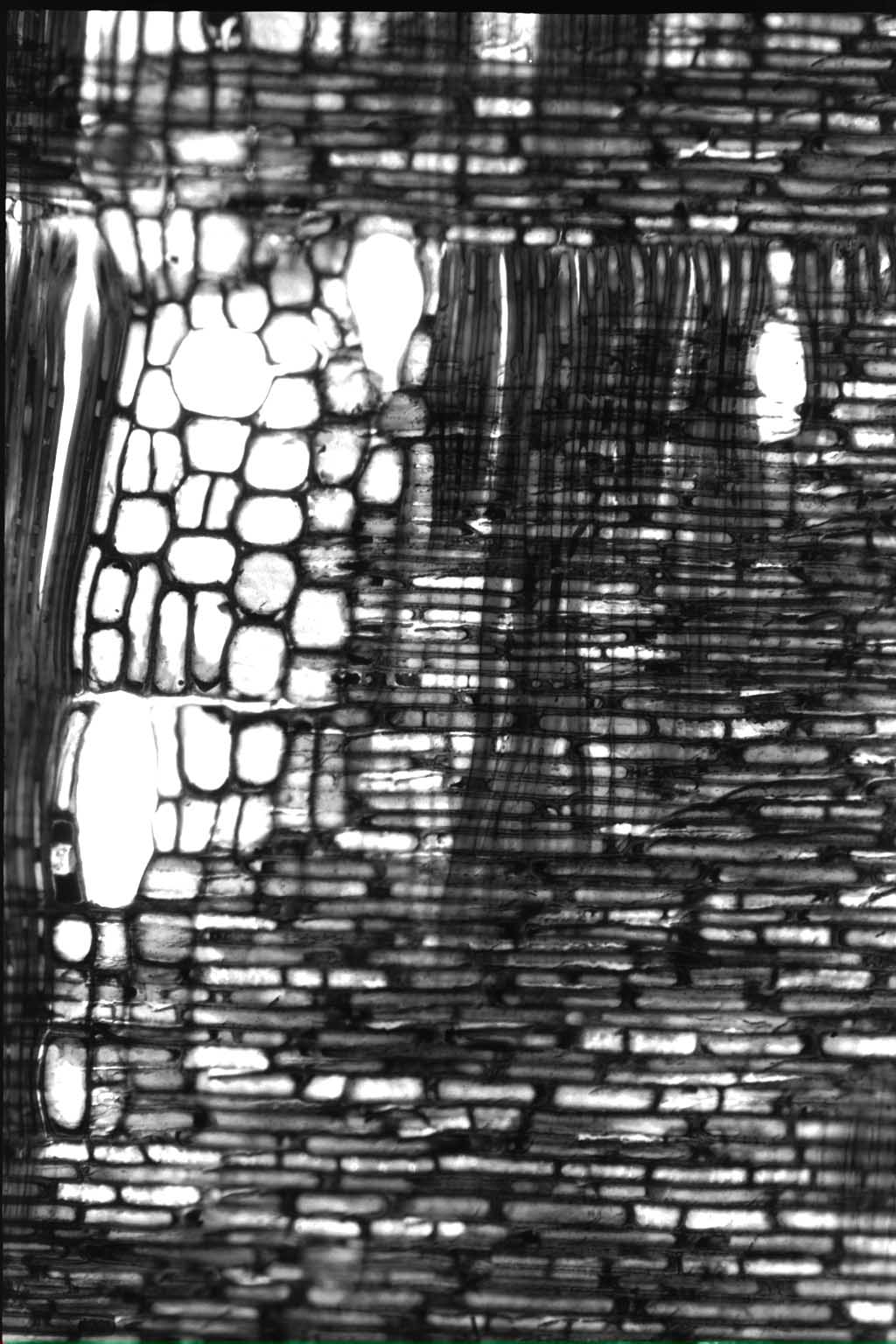

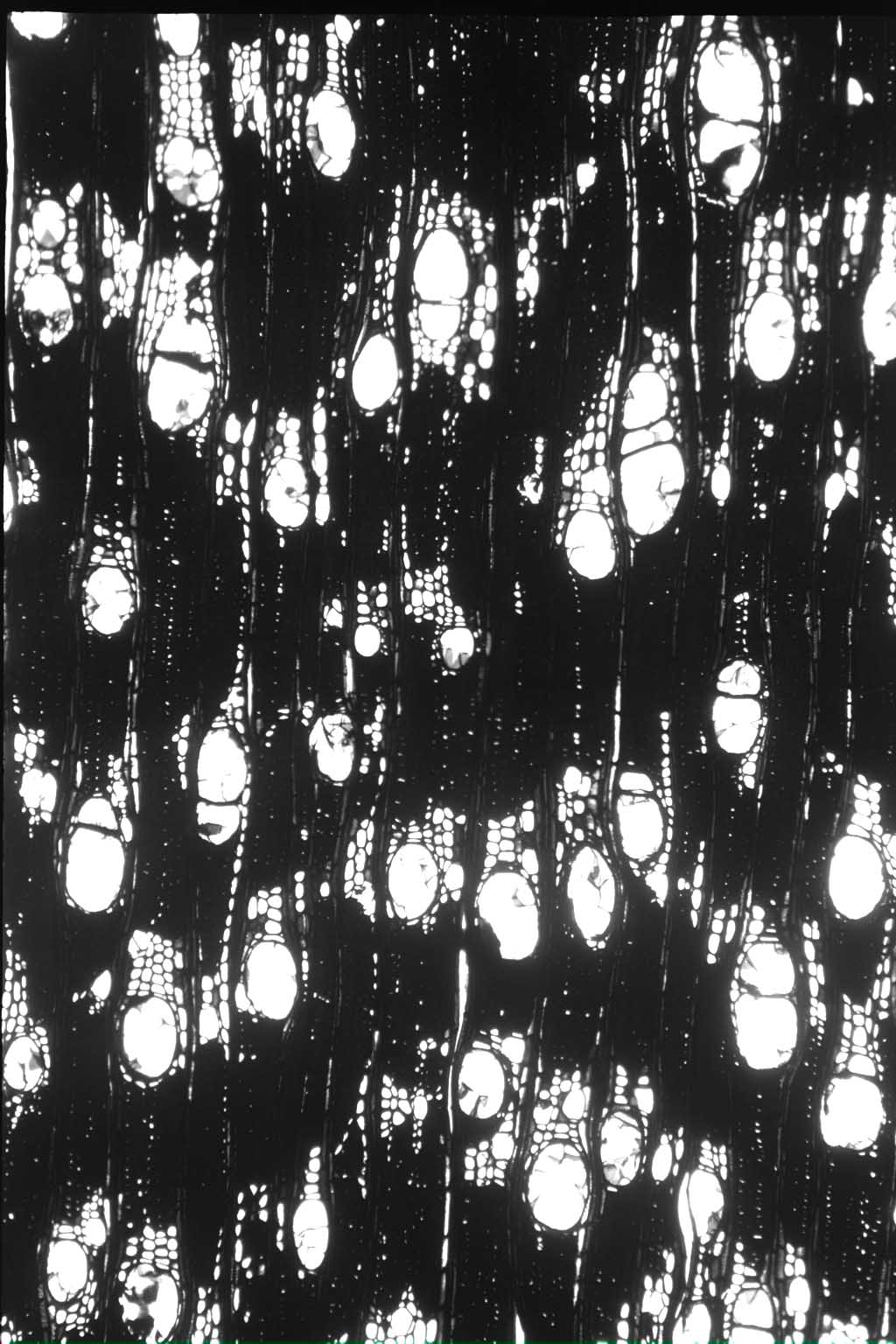

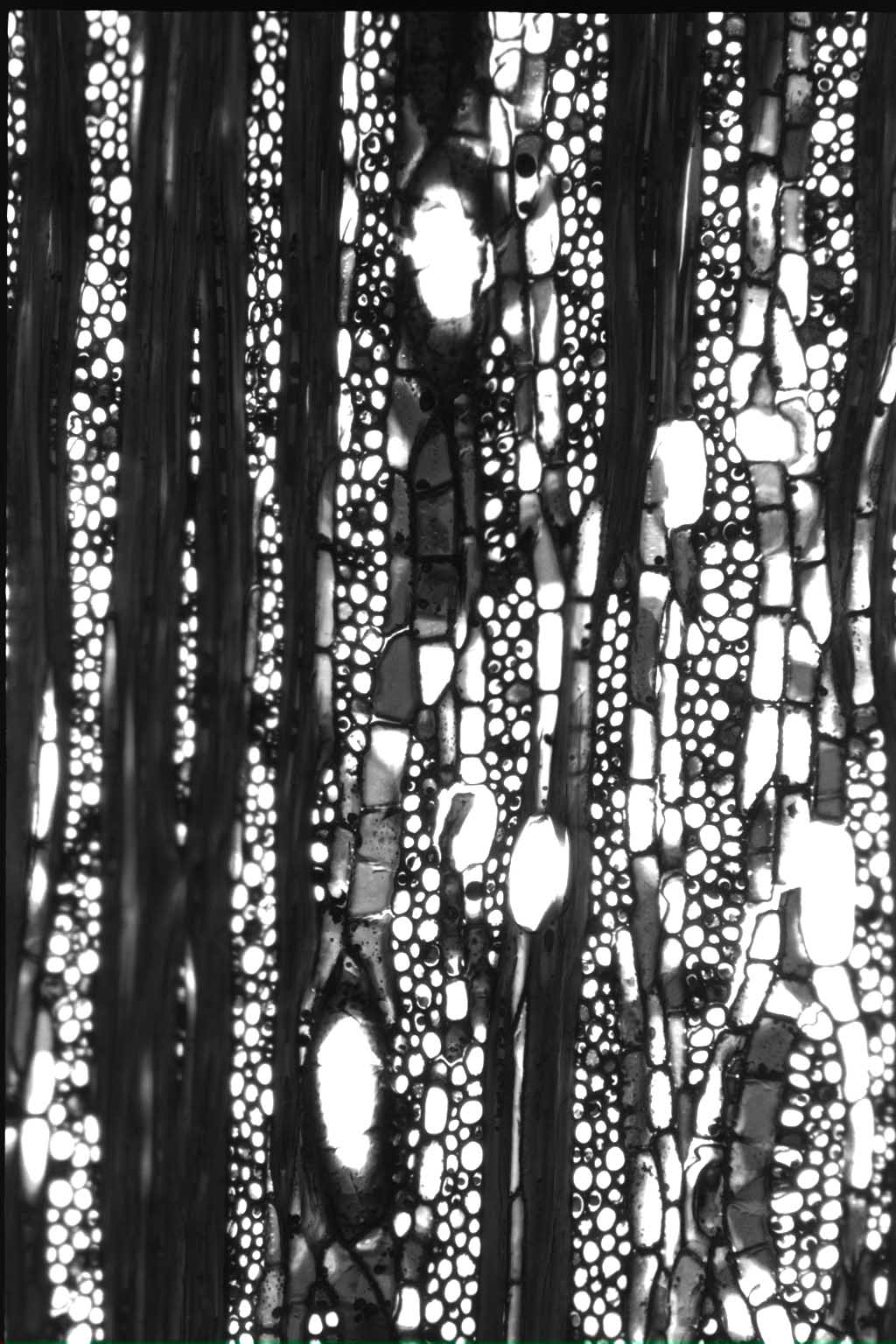

木口面 柾目面 板目面



木材解剖学的性質
道管 放射径 — ( 120 〜 320) μm
接線径 — ( 90 〜 180) μm
壁厚 3 〜 4 μm
分布密度 1 〜 10
木部繊維 繊維長 1850( 1160 〜 2560) μm
直径 — ( 15 〜 40) μm
壁厚 5 〜 6 μm
随伴柔組織の型 連合翼状、帽状、散在状
結晶細胞の型 P,U&P
放射組織 単列放射組織の 細胞高
多列放射組織の 細胞列数 2 〜 4

細胞高 6 〜 92
周囲仮道管 要素長 μm
直径 μm
軸方向細胞間道 放射径 μm
接線径 μm
チロース +

シリカ 直径 10 〜 20 μm



物理的性質
密度と収縮率
密度
収縮率 気乾まで
全乾まで
平均
(含水率1%あたり)
容積密度数 871 kg/m³ 接線方向 2.3 8.2 0.40
密度(全乾) 1.00 g/cm³ 半径方向 1.2 4.4 0.22
密度
(15%含水時)
1.04 g/cm³ 軸方向 0.05 0.13 0.01



体積収縮率

12.5


吸水量 密度(全乾) 0.68 g/cm³ 密度
(15%含水時)
1.05 g/cm³ 平均含水率 15.00 %

木口面 20 g/day・cm²
板目面 20 g/day・cm²
柾目面 10 g/day・cm²



強度的性質
比重 1.04
含水率 15.5 %

縦圧縮

ヤング係数 20 GPa

比例限度 72 MPa

強さ 89 MPa

横圧縮 半径方向 接線方向

ヤング係数
