学名： Albizia falcata 一般名： Albizia, Albizzia, Sengon laut, Djeun djing, Moluccan sau, Batai, Kajumachis, ホワイトアルビジア, ナンヨウギリ 科名： Leguminosae

プレパラート No.： 3109 丸太No.： XIIIH 直径： 82-108 cm 産地： New Guinea

光顕写真

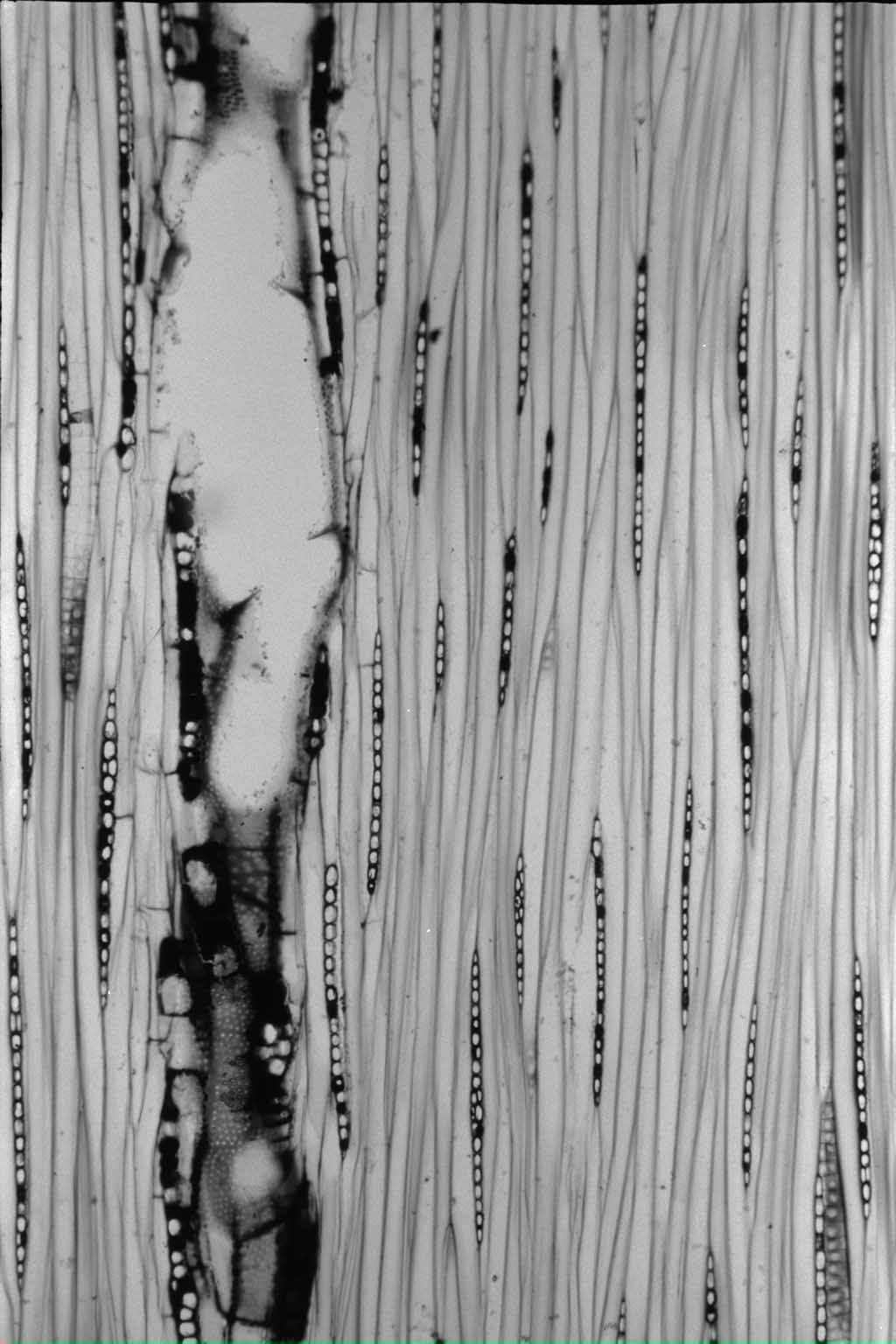

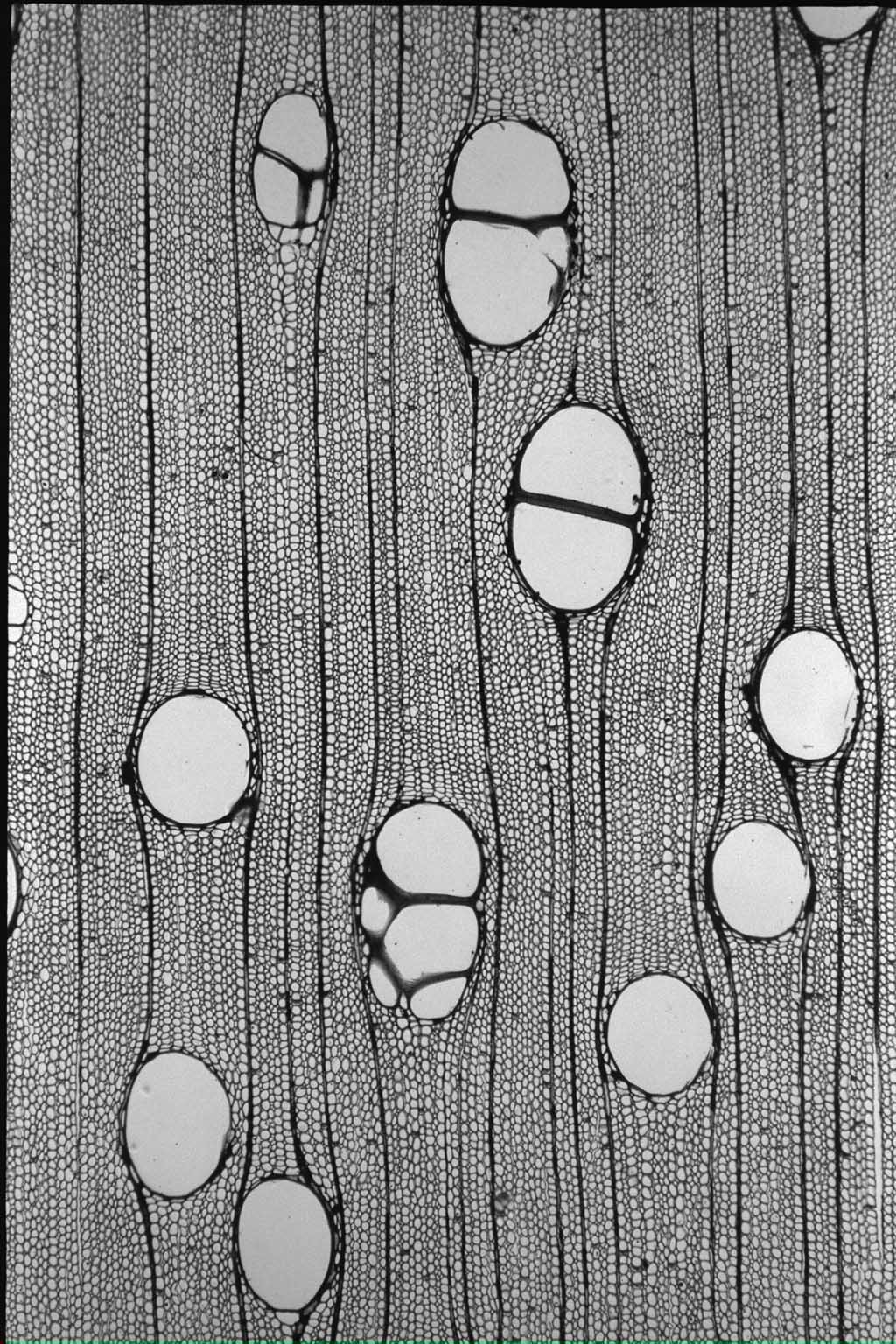

木口面	柾目面	板目面

木材解剖学的性質 道管 放射径 — （ 150 〜 400） μm 接線径 — （ 110 〜 315） μm 壁厚 1 〜 2 μm 分布密度 3 〜 6 木部繊維 繊維長 1575（ 780 〜 2375） μm 直径 — （ 20 〜 45） μm 壁厚 3 〜 5 μm 随伴柔組織の型 周囲状、帽状、翼状、連合翼状 結晶細胞の型 U 放射組織 単列放射組織の 細胞高 多列放射組織の 細胞列数 2 〜 4 細胞高 8 〜 69 周囲仮道管 要素長 μm 直径 μm 軸方向細胞間道 放射径 μm 接線径 μm チロース + シリカ 直径 - μm

物理的性質 密度と収縮率 密度 収縮率 気乾まで 全乾まで 平均 (含水率1％あたり) 容積密度数 319 kg/m³ 接線方向 3.0 ％ 6.3 ％ 0.23 ％ 密度(全乾) 0.35 g/cm³ 半径方向 1.1 ％ 3.1 ％ 0.13 ％ 密度 (15%含水時) 0.38 g/cm³ 軸方向 0.05 ％ 0.16 ％ 0.01 ％ 体積収縮率 9.7 ％ 吸水量 密度(全乾) 0.35 g/cm³ 密度 (15%含水時) g/cm³ 平均含水率 % 木口面 g/day・cm² 板目面 g/day・cm² 柾目面 g/day・cm²

強度的性質 比重 0.55 含水率 15.0 % 縦圧縮 ヤング係数 10 GPa 比例限度 37 MPa 強さ MPa 横圧縮 半径方向 接線方向 ヤング係数 GPa GPa 比例限度 MPa MPa 部分横圧縮 比例限度 5 MPa 縦引張り ヤング係数 GPa 比例限度 MPa 強さ MPa 横引張り 半径方向 接線方向 ヤング係数 GPa GPa 比例限度 MPa MPa 強さ MPa MPa 最大歪み 10‾² 10‾² せん断（軸方向） 柾目面せん断強さ 10 MPa 板目面せん断強さ 10 MPa 静的曲げ ヤング係数 10 GPa 比例限度 55 MPa 強さ 86 MPa 衝撃曲げ吸収エネルギー 5.9 J/cm³ ブリネル硬さ 木口面硬さ 55 MPa 板目面硬さ 14 MPa 柾目面硬さ 12 MPa

木材の加工性 帯のこ製材 平均含水率 % 製材速度 m²/min 人工乾燥 比重 0.48 含水率 82 % 乾燥速度係数 人工乾燥スケジュール 柾目 2.6 hr‾¹10‾² 温度コードD 10 板目 2.9 hr‾¹10‾² 湿度コードW 32 乾燥時間 24 day 欠点 接着 比重 0.48 含水率 % ユリア樹脂 カゼイン 酢酸ビニル樹脂 エマルジョン フェノール樹脂 レゾルシノール 樹脂 せん断強度 9 MPa 9 MPa 7 MPa 8 MPa 8 MPa 剥離法A 15 % 9 % 1 % 剥離法B 8 % 2 %

合板製造 ロータリー切削 比重 0.44 含水率 12 % 切削力 13 N/cm² レース刀寿命 m 単板乾燥 裏割れ率 乾燥時間 6.4 min 生材 38 % 収縮率 5.9 % 煮沸処理材 26.4 % 単板接着 比重 0.41 含水率 12.3 % フェノール樹脂 ユリア樹脂 ユリア・メラミン 共縮合樹脂 強度（煮沸処理） MPa MPa MPa （未処理） MPa 2.2 MPa MPa 木破率（煮沸処理） % % % （未処理） % 43 % %

耐朽性及び塗装性 耐朽性 (重量減少率(%)) 辺材 心材 オオウズラタケ
